      基于LEDLS技術的二氧化硅拋光液濃度與粒徑精準表征
      編輯:

      百特BETTERSIZE

      時間: 2025-07-09 08:51 瀏覽量: 8


      關鍵詞:CMP拋光液、濃度檢測、體積分?jǐn)?shù)、LEDLS技術、BeNano 180 Zeta Max


      一、濃度檢測的工業意義

      在半導體制造中,二氧化硅拋光液濃度直接影響CMP(化學機械拋光)工藝質量:

      • 濃度過高:顆粒聚集風險↑,分散穩定性↓,導致晶圓表面劃傷

      • 濃度過低:膜層覆蓋不足,拋光效率↓
        傳統烘干稱重法耗時且無法實時監控,亟需高效精準的檢測方案。


      二、核心技術原理

      BeNano 180 Zeta Max 集成專利 LEDLS技術(光散射-消光聯合法),實現濃度與粒徑同步分析:

      1. 多參數聯測

        • 動態光散射(DLS):173°角檢測散射光,獲取粒徑分布(光強加權)

        • 消光法:0°角檢測透射光衰減,結合米氏理論計算體積分?jǐn)?shù)

      2. 技術優勢

        • 無需甲苯校正,避免毒性試劑

        • 支持寬濃度范圍(10?~1012 particles/mL)

        • 單角度檢測簡化光路設計


      三、實驗設計與驗證

      樣品體系:130nm二氧化硅拋光液(折射率1.45,吸收率0.0001)
      方法

      1. 理論濃度標定

        • 烘干稱重法測得原液體積分?jǐn)?shù) 41% v/v(密度2.2g/cm3)

      2. 梯度稀釋

        稀釋倍數理論體積分?jǐn)?shù)理論數量濃度(particles/mL)
        100×0.41%3.56×1012
        1000×0.041%3.56×1011
        10000×0.0041%3.56×101?

      儀器參數

      • 激光波長:671nm(50mW)

      • 檢測器:173°角APD(散射光),0°角PD(透射光)

      • 樣品池:一次性PS池


      四、結果與討論

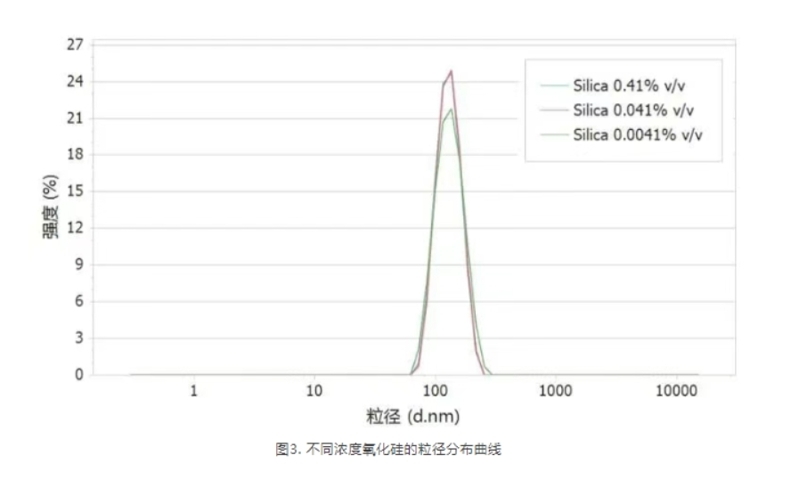

      1. 粒徑穩定性驗證(表1)

      稀釋倍數Z-均粒徑PDI
      100×130.20.03
      1000×129.80.04
      10000×130.50.02
      ? 所有樣品PDI<0.05,證實稀釋未影響顆粒分散均一性。

      2. 濃度檢測精度(圖4)

      參數100×稀釋1000×稀釋10000×稀釋
      實測體積分?jǐn)?shù)0.4289%0.0373%0.0038%
      實測數量濃度4.94×10124.01×10114.56×101?
      ? 濃度梯度間呈 10倍線性關系(R2=0.999),誤差<12%


      3

      3. 適用性驗證(圖5)

      • 有效檢測區間

        • 粒徑范圍:100~400nm

        • 濃度范圍:101?~1012 particles/mL

      • 實測值與理論值偏差<15%,滿足半導體工藝控制需求


      五、技術優勢與產業價值

      1. 突破傳統局限

        • 5分鐘內同步獲得粒徑、體積分?jǐn)?shù)、數量濃度三重參數

        • 非破壞性檢測,支持產線實時監控

      2. 半導體質控應用

        • CMP拋光液濃度在線校準

        • 團聚體早期預警(濃度異常→粒徑突變)


      結論

      BeNano 180 Zeta Max的LEDLS技術為二氧化硅拋光液提供了快速、精準、無標樣的濃度檢測方案。該技術可有效監控半導體CMP工藝中顆粒濃度與分散狀態,對提升晶圓表面質量及良率具有重要工程價值。
